唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

學校宿舍用電隱患

安全用電歷來都是學校安全工作的一個重點，然而每年因此發生的人身傷害以及火災事故卻在繼續著，究其原因，主觀上是我們的防患意識淡薄，客觀上則是由于學生在宿舍使用違規電器、亂拉電線造成的。

現代的大學生宿舍，許多同學都在使用諸如電腦、電熱毯、電飯鍋等電器，由于用電量過大，電線超負荷運載是可想而知的，然而常常讓人意識不到的卻是安全問題。例如有些同學在使用充電器時，隨意將充電器放在床鋪上或書本上，人卻離開了，結果充電時間過長，引起充電器過熱；造成短路，產生火花，引燃床上物品，造成火災。在實際生活中，還有比這更嚴重的違規用電；

為何上述事故屢禁不止？究其根本，還是沒能合理的監管，原有人工查寢并不能遏制上述隱患，只有實時可以監控宿舍樓，教學樓用電情況，即使發現隱患，或者直接扼殺隱患，才能解決根本問題。

學校教學樓用電浪費

相比于宿舍得火災隱患，教學樓出現得更多的事用電浪費的情況。

1.教學樓電燈空調不及時關閉造成的浪費

教室內光照充足的情況下，不能及時關閉教室電燈，或在天氣不是很炎熱的情況下，不能及時關閉空調電扇；晚間自習，當學生離開，教室、走廊以及衛生間的電燈卻沒有關閉；

2.電子教學設備用電浪費現象

教室里的電腦和電子黑板等不在使用時，不能及時關閉電源，使其長期處于待機狀態，甚至開機狀態……

校園隱患難點分析

宿舍區電源插座較多，違章私拉亂接現象比較嚴重，使用劣質大功率、超負荷電器，易造成短路引發火情；

教學區域電視、電腦等設備長時間不斷電，容易局部過熱引發電氣火災；

公共區域普遍存在消防設施老舊、損壞、標志配備數量不足等問題；

人員密集場所，人口密度大，學校內高層建筑、綜合教學樓、實驗室、圖書館等建筑多，電氣安全隱患多；

學校屬于半開放型的社會，各種經營場所參與其中，除了食堂還有各種類型的餐飲，廚房操作區油煙大，油垢多，但凡電氣線路出現一點問題引發一點火星，接觸到廚房重油煙地區，就將是一發不可收拾的一場火災。

安科瑞軟硬件結合，讓校園用電可控可管

應用場景

1.中小學

末端智慧用電管理

2.高校

學生公寓：智慧用電+宿舍用電管理

圖書館、體育場館等：智慧用電+故障電弧探測

教學/辦公樓等：智慧用電

實驗室：智慧用電+安全配電裝置

充電樁：限流式保護器

硬件方案

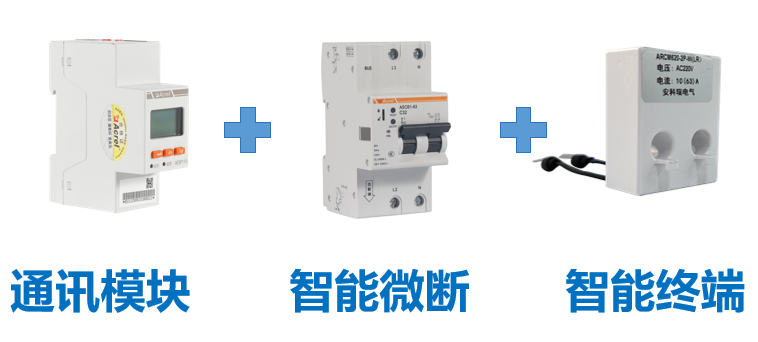

硬件01：末端智慧用電檢測(微斷+智能終端)

方案特點：

1.針對學校末端用電安全實現精細化管控，組合式方案在極大降低以往智慧用電的成本投入同時，精準定位故障點，不留盲區。

2.組合式產品方案，統一智能網關上傳，降低監管成本，縮短安裝時間、提高隱患排查效率。

3.組合式方案可實現原PZ30箱完整替換，可減少加裝新的電箱，避免線路大改帶來的隱患。

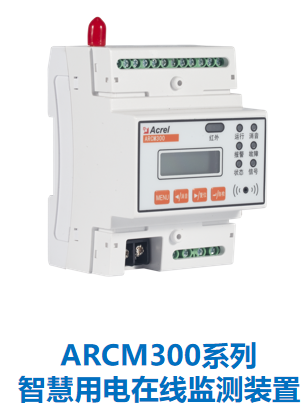

硬件02：智慧用電在線監測裝置

高校內各類建筑配電箱進線安裝進行安全用電監測：實時監測回路剩余電流、溫度、單/三相電流、電壓、頻率、功率和電能等參量；具有剩余電流、超溫、過欠壓和過流等保護功能；支持聯動信號輸入檢測功能(DI)；具有繼電器輸出控制功能(DO)；支持RS485通訊，標準Modbus-RTU協議；導軌式安裝，聲光報警，LCD點陣液晶顯示；可選配4G/NB上傳功能

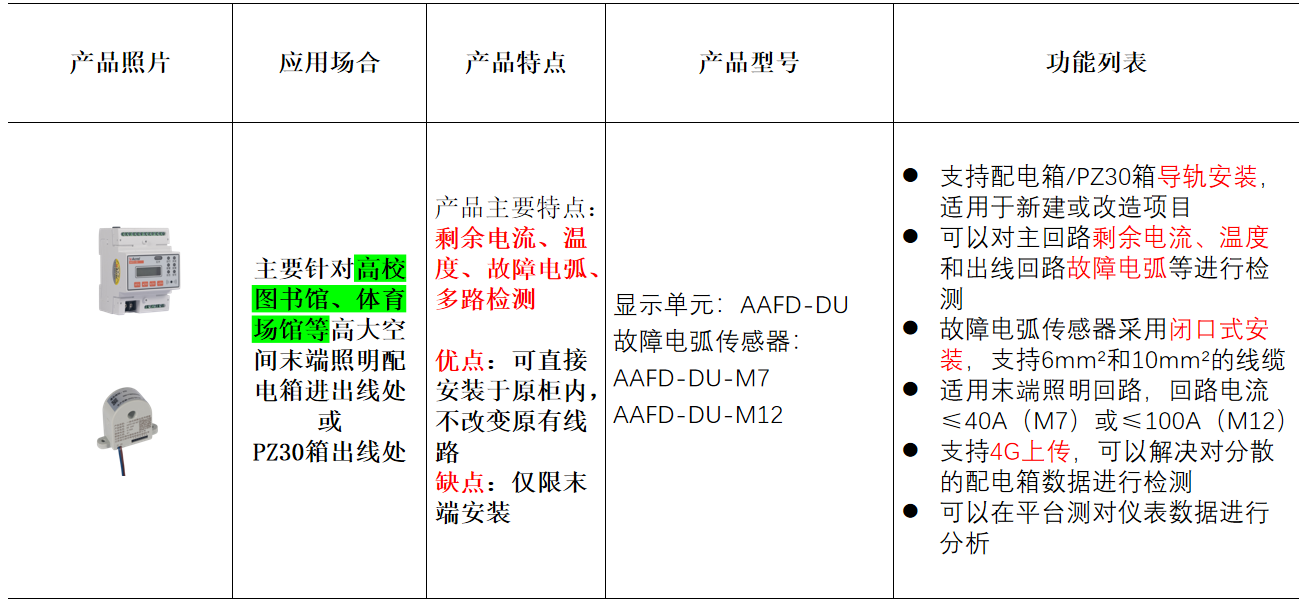

硬件03：故障電弧探測器

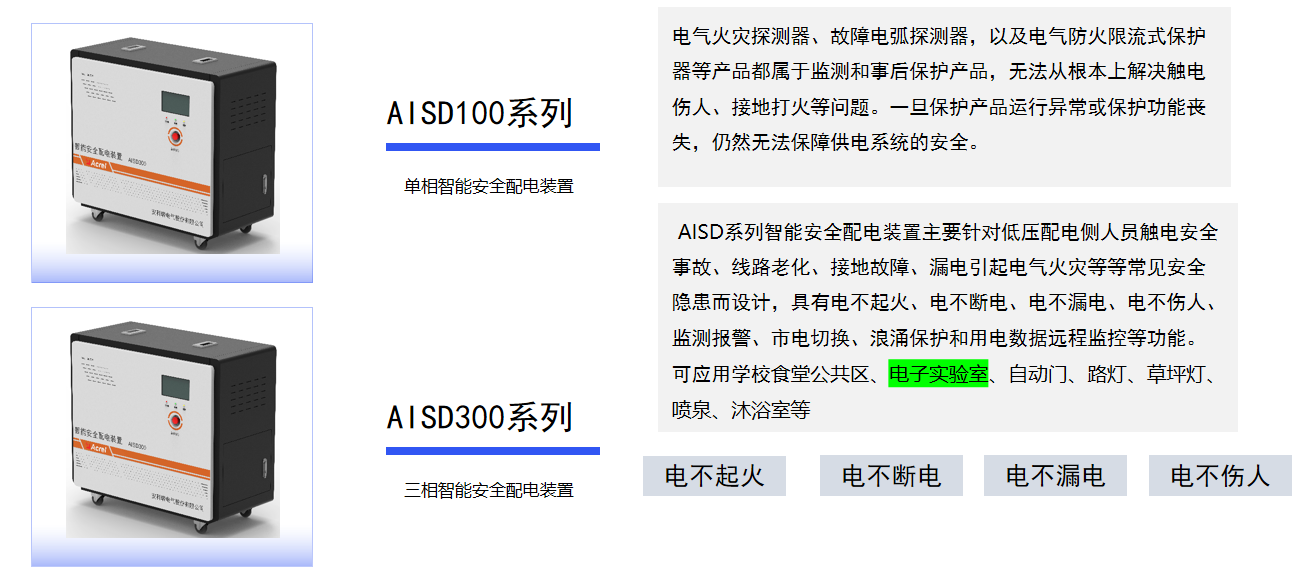

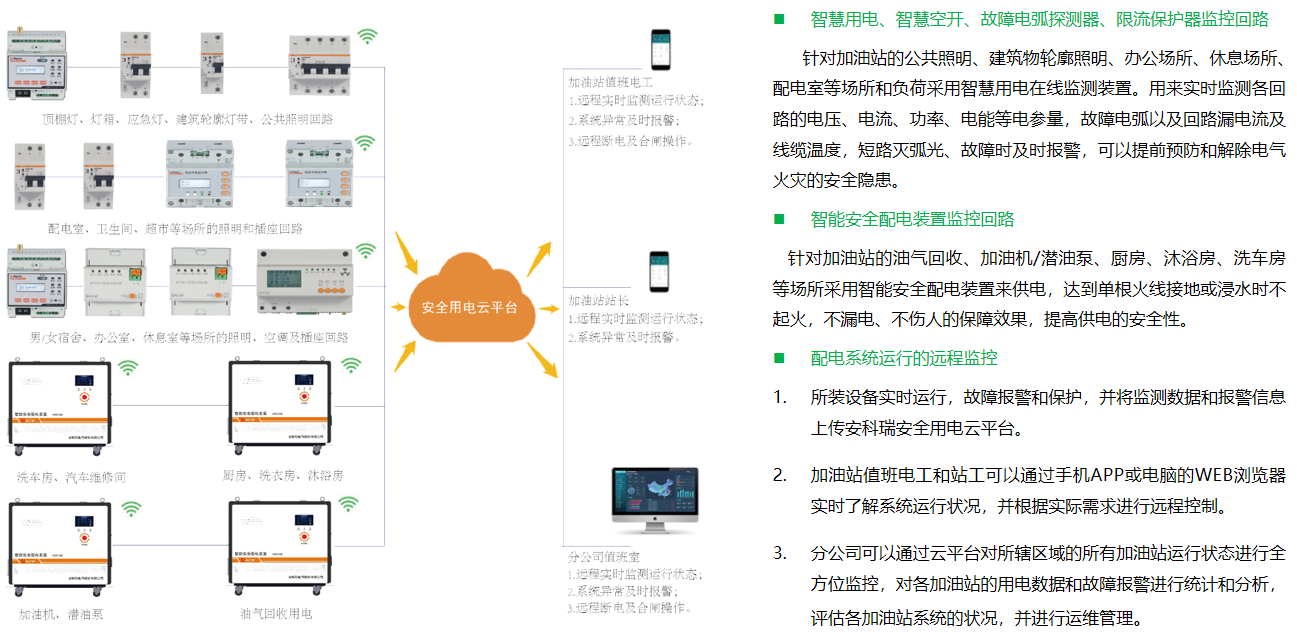

硬件04：智能安全配電裝置

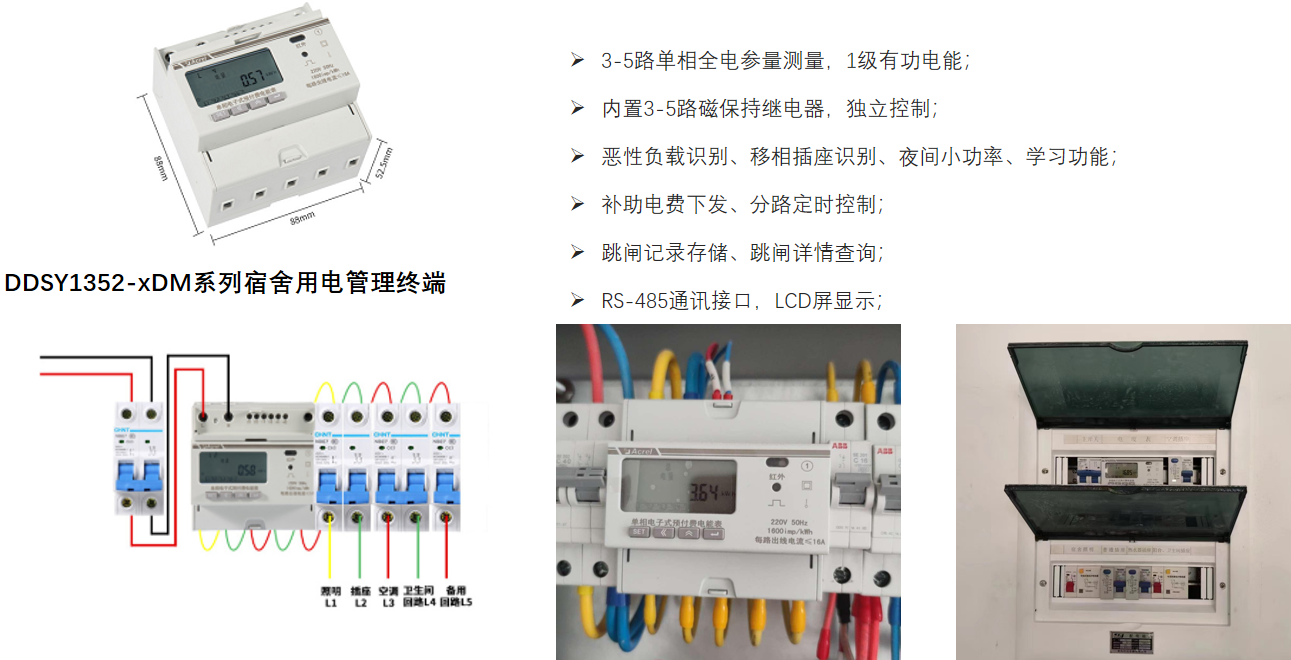

硬件05：宿舍用電管理終端

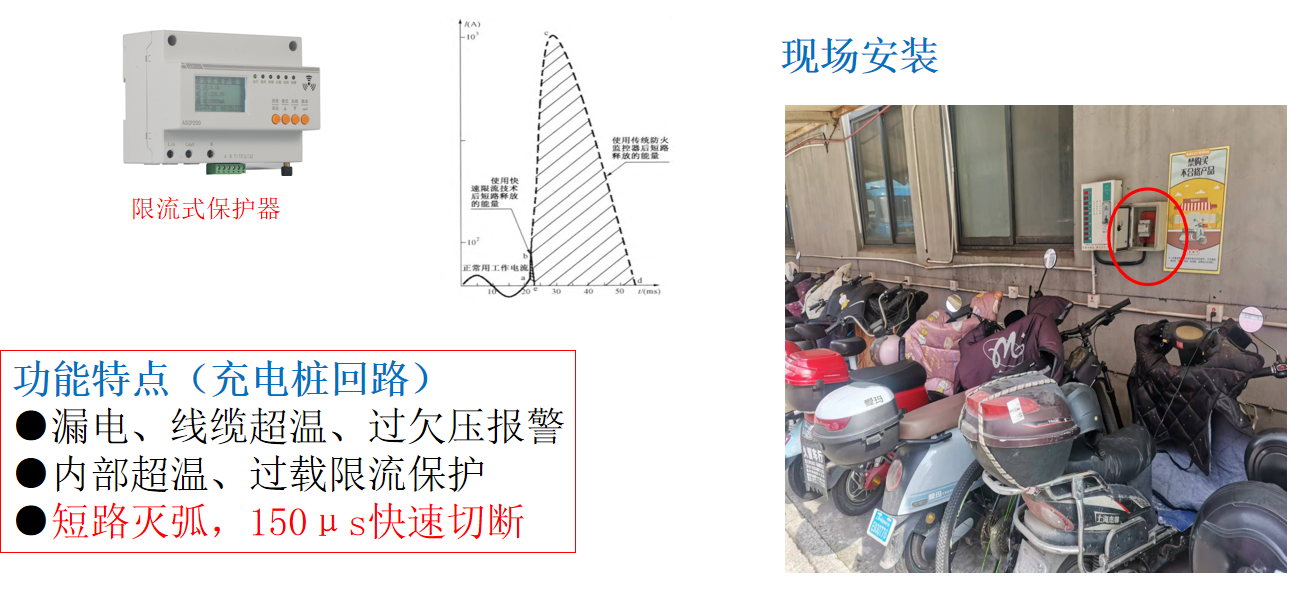

硬件06：限流式保護器

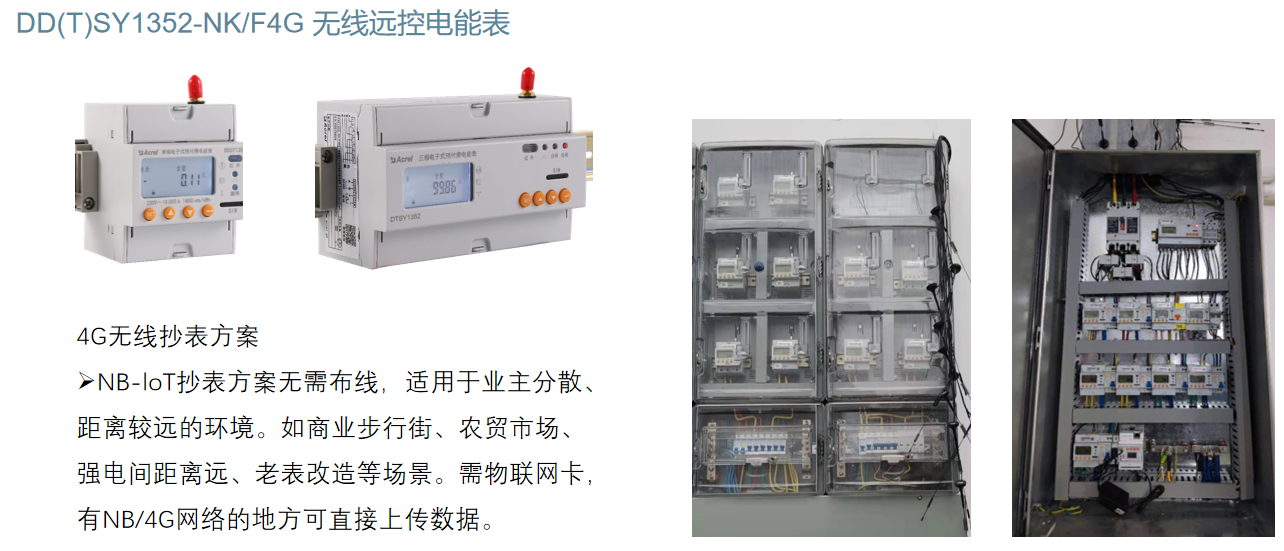

硬件07：宿舍預付費電表

安科瑞 AcrelEMS-EDU：全場景智慧用電破局之道

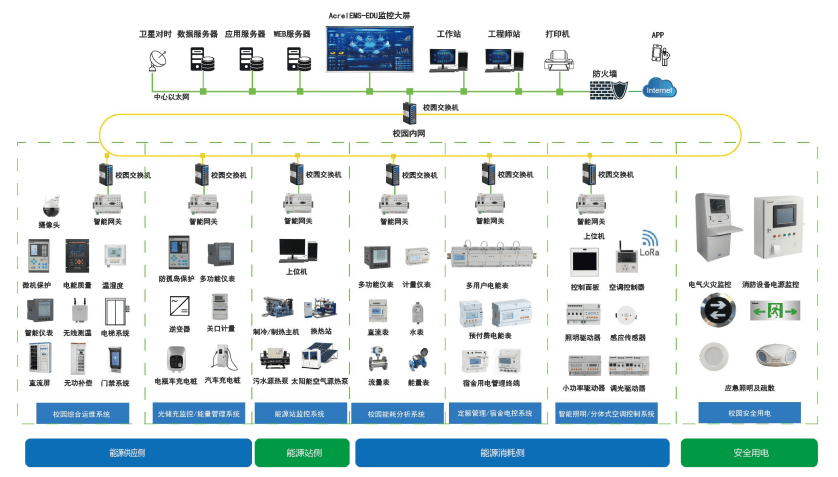

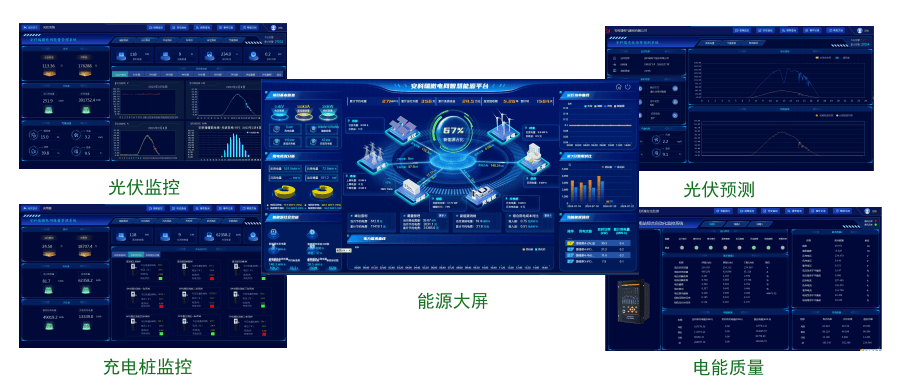

1.平臺架構

2.功能模塊

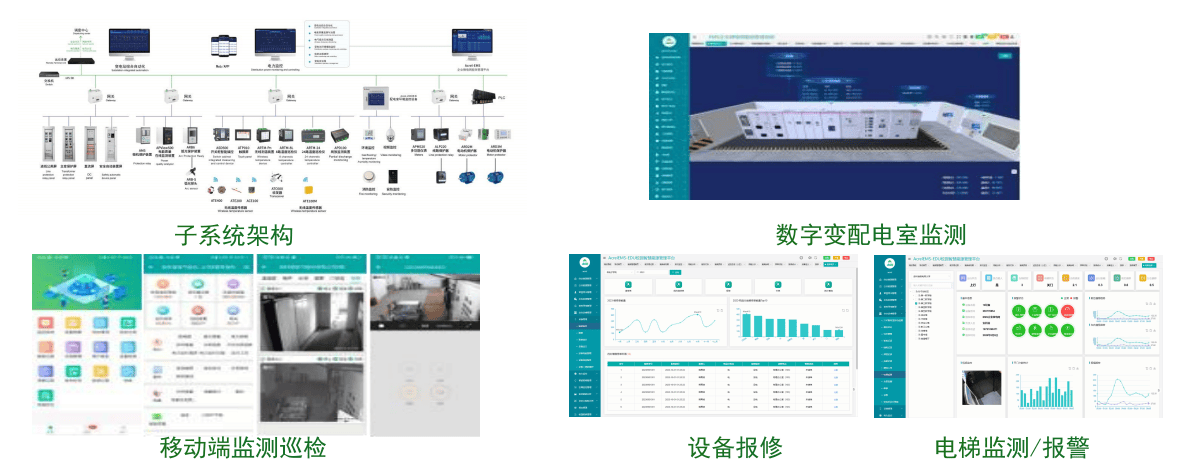

2.1 校園綜合運維管理

對校園眾多變電站、變電所、配電房內二次設備(包括測量儀表、信號系統、繼電保護、自動裝置等)經過功能組合和優化設計，利用計算機技術、網絡技術、通信技術和信號處理技術，實現對全站的主要設備和輸、配電線路實現監視、測量、自動控制等綜合性的自動化功能，同時支持配電環境監測及線上運維管理功能，在保證高校可靠、安全用電同時又方便高校進行運維管理。

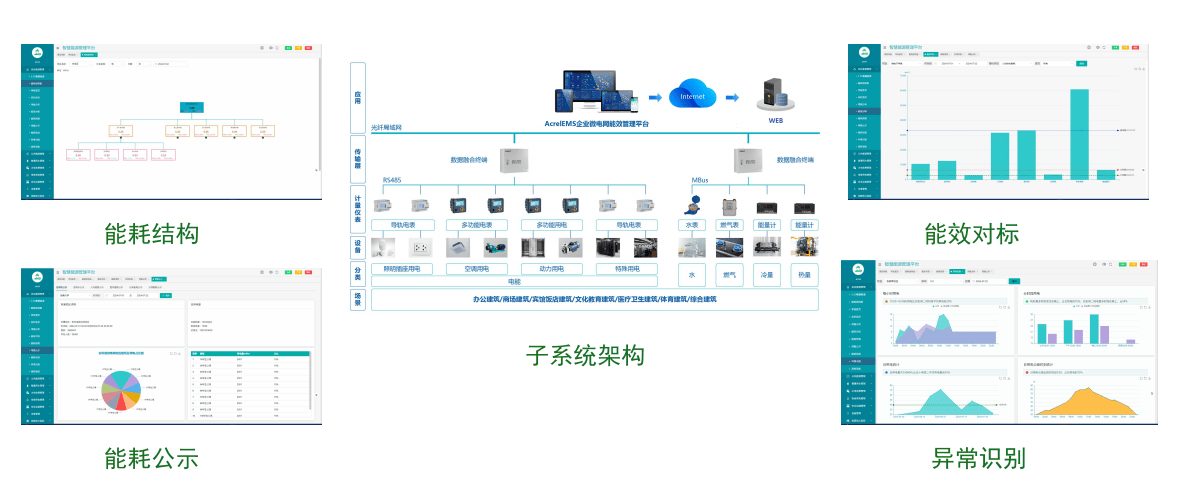

2.2校園綜合能耗分析

校園建筑面積大、建筑類型多樣、用能需求復雜，傳統能耗分析軟件僅能統計校園總體用能，無法進行深度分析管理。綜合能源管理模塊從能耗拓撲、組織拓撲、空間拓撲三個維度對校園能耗精準統計和管理，實現智能化與動態化。

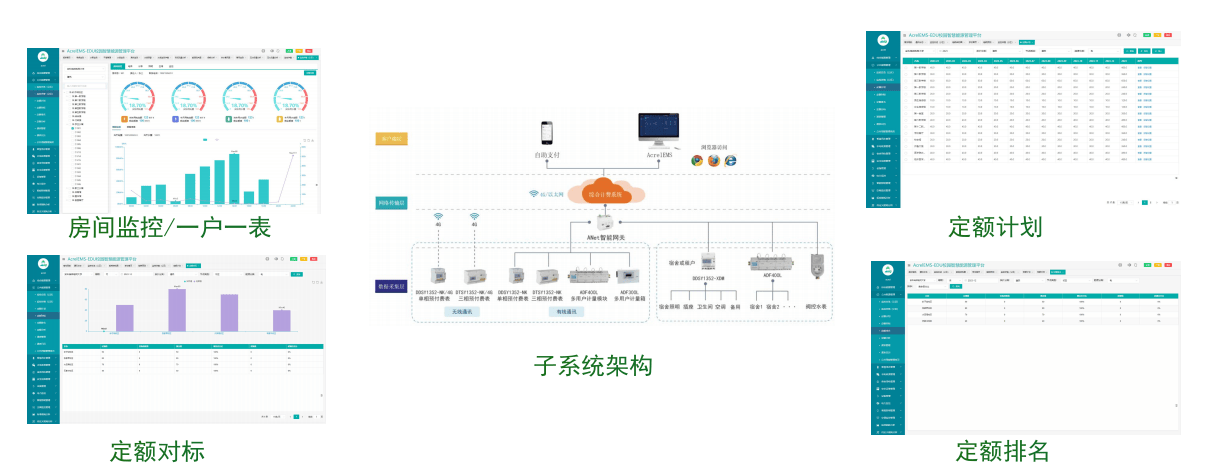

2.3 公共用能管理系統(定額管理系統)

校針對教學、辦公等公共區域用能進行檢測和管理。以房間為單位對水電用能進行統計、并對照明和空調用能進行策略管控；以組織拓撲或空間（建筑）拓撲為基準對能耗進行統計分析，進行指標下發、定額對標、定額排名、超額報警等功能。

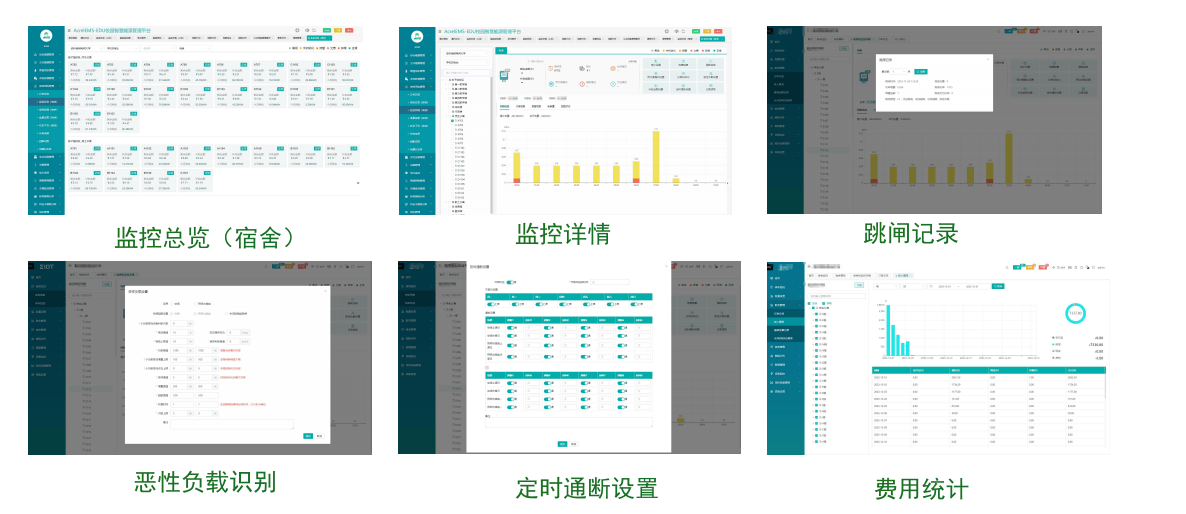

2.4 宿舍電控計費系統

對宿舍用電進行精細化計量及控制。單間宿舍可最多進行5路獨立計量控制（違規電器識別、定時通斷），并具有基礎額度設置、跳閘記錄等功能嗎，可與校園一卡通對接統一充值。

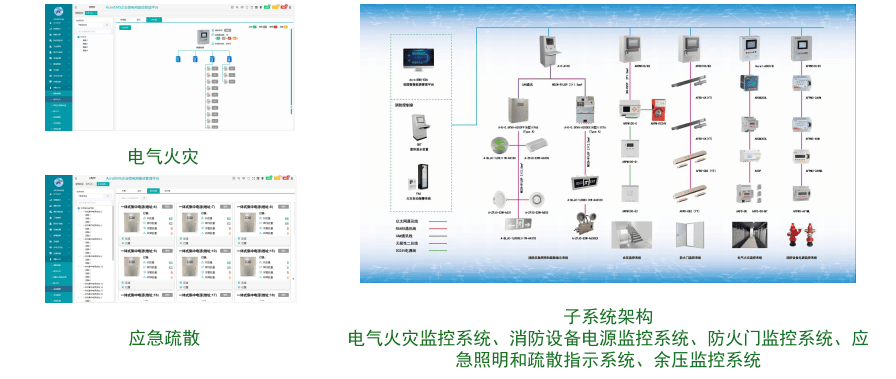

2.5 校園電氣安全/消防火災

傳統消防電氣子系統為獨立運行系統，系統檢測到異常后只能在消防控制室主機上進行報警預警，無法進行遠程報警，智慧能源管理平臺可接入消防電氣子系統檢測數據，既保證子系統獨立性符合消防驗收要求，又可借助平臺豐富的報警功能對異常情況預警報警，方便后勤管理。

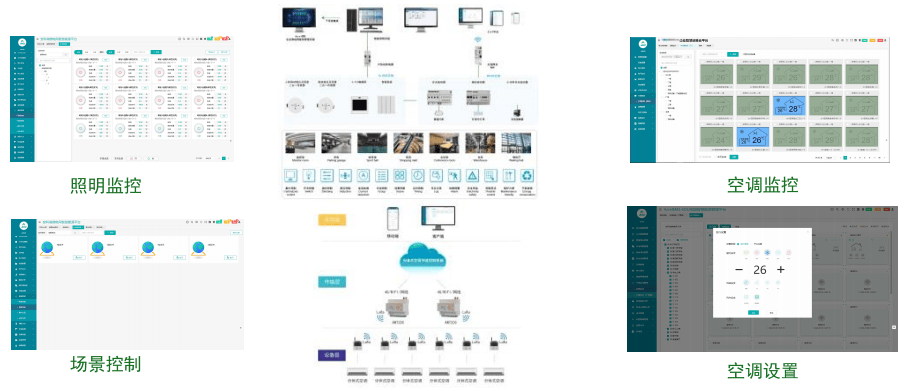

2.6智能照明/分體式空調管理系統

公區照明、空調用電往往缺乏監管，長明燈、空調忘關或長時間處于過低溫度會造成不必要的巨大浪費。對校園照明和空調進行遠程監測和控制(群控、策控、時控)可有效節省非必要浪費。

2.7光伏監測/能量管理系統

能量管理系統包含微電網光伏、充電樁及總體負荷情況，體現系統主接線圖、光伏信息、充電樁信息、告警信息、收益、環境等。

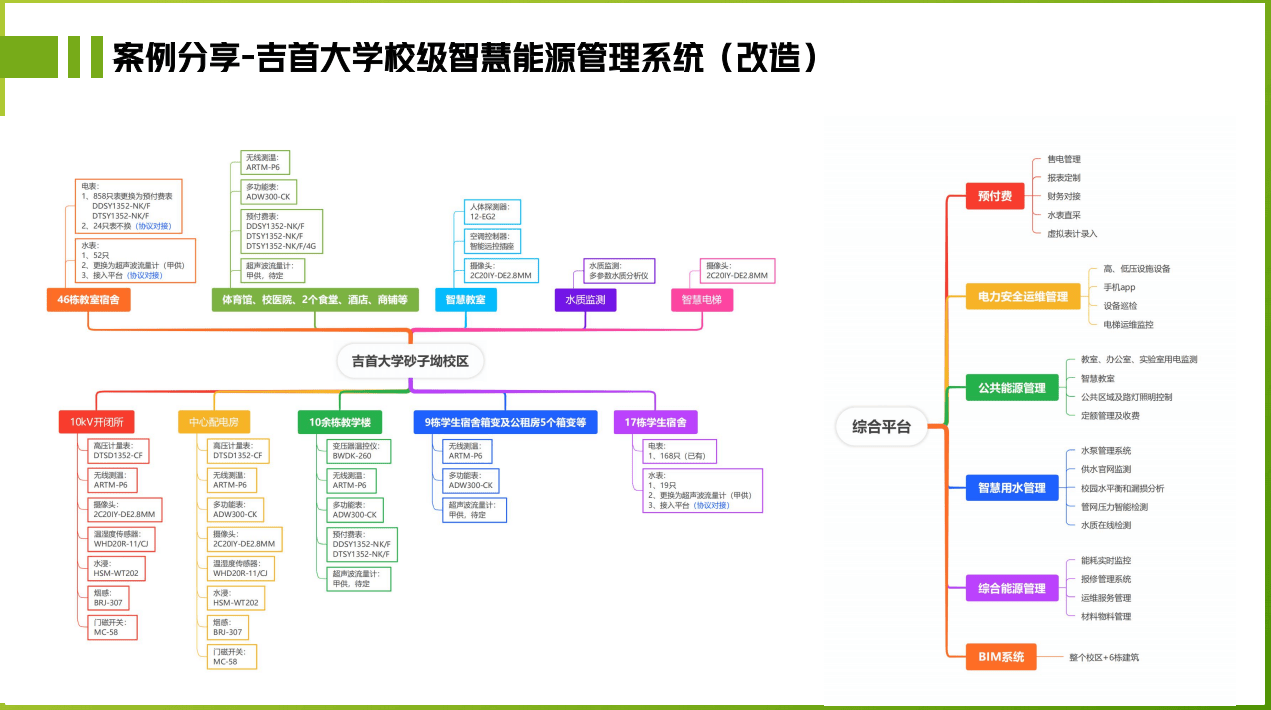

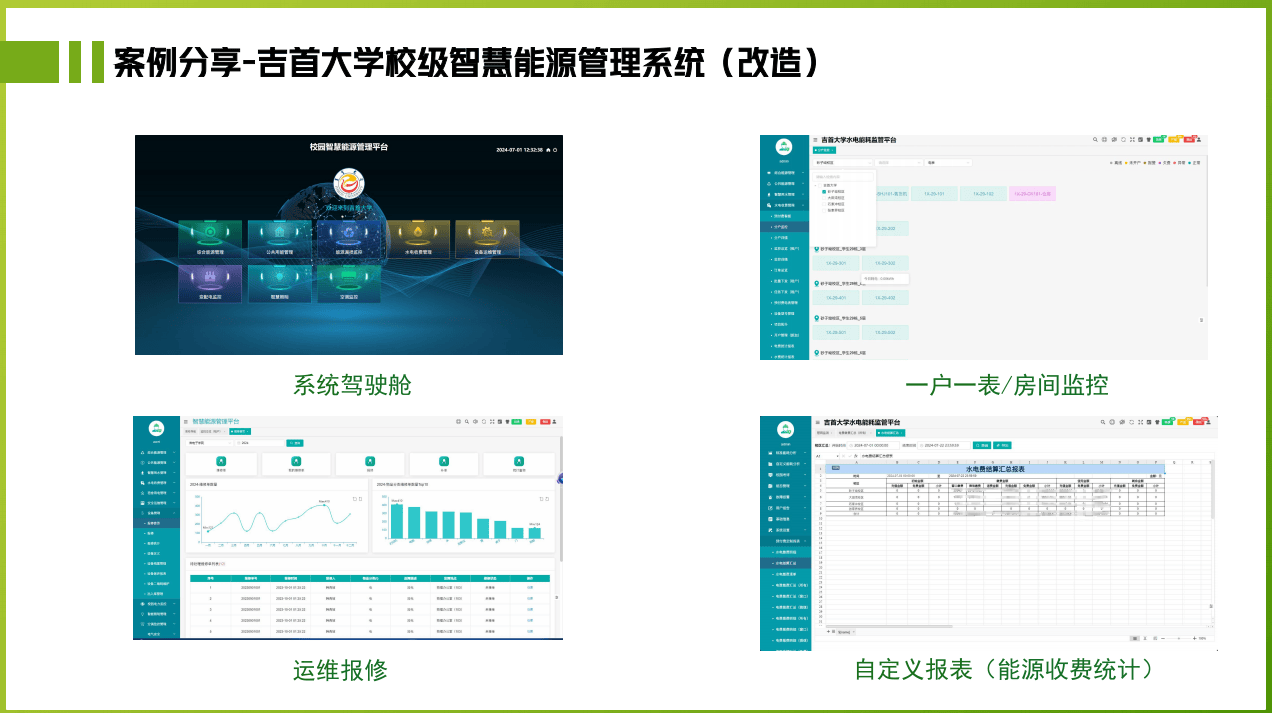

實戰案例：吉首大學大規模部署的成功實踐

作為湖南省屬綜合性大學，吉首大學擁有近3萬在校學生，校園面積2400余畝 ，如此龐大的規模，用電管理難度可想而知。此前，學校存在用電管理系統分散、設備老化等問題，各部門之間的數據無法實現共享，就像一個個“信息孤島”，導致管理效率低下，安全隱患叢生。而且，傳統的報修系統無法滿足學校定制化的服務需求，電梯、水泵等設備出現故障時，不能及時被發現和處理，給師生的生活帶來了諸多不便。

為了解決這些問題，吉首大學選擇部署安科瑞AcrelEMS-EDU系統。該系統就像一根“魔法棒”，將校園內分散的用電設備和系統連接成一個有機的整體，實現了對宿舍、變電所、電梯、水泵等設備的遠程監控和定制化管理。現在，管理人員通過手機 APP 或電腦端，就能隨時隨地掌握設備的運行狀態，一旦出現異常，系統立即發出預警，并自動生成報修工單，維修人員可以快速響應，及時處理故障。

通過AcrelEMS-EDU系統的部署，吉首大學成功解決了傳統報修系統的不足，全面提升了校園用電安全和管理水平。校園里的用電事故發生率大幅降低，能源浪費現象得到了有效遏制，后勤管理成本也顯著下降。更為重要的是，學校為師生創造了一個更加安全、舒適、便捷的學習和生活環境，讓這所擁有深厚歷史底蘊的高校，在智慧校園建設的道路上邁出了堅實的一步。
